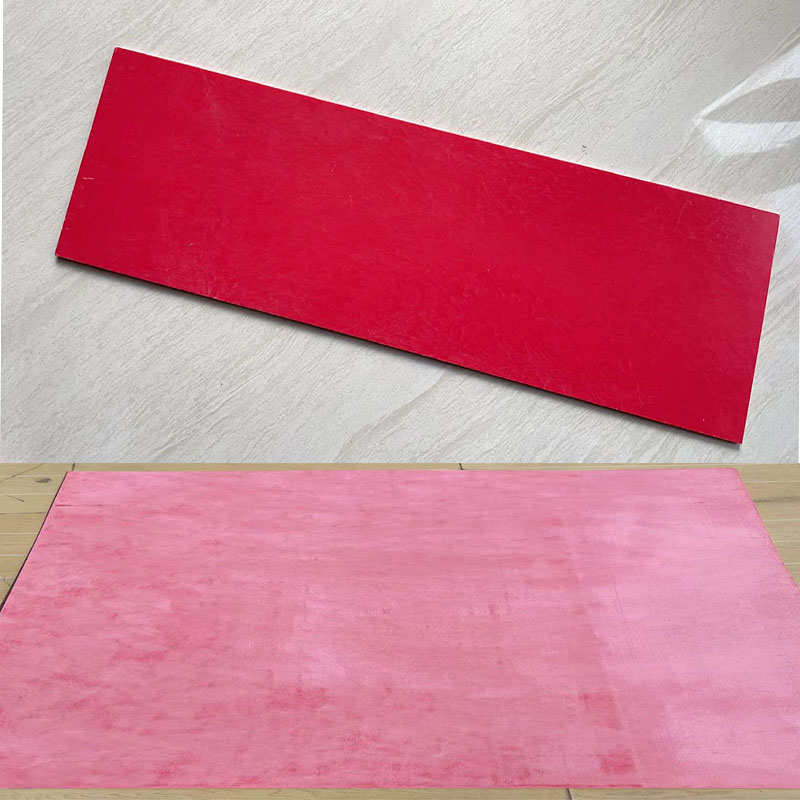

GPO-3聚酯玻璃氈板是由無堿玻璃纖維氈浸以基體樹 脂糊經熱壓而成的絕緣板材，產品在高濕下電氣性能好，中 等溫度下機械性能好；具有優良耐電弧性、耐熱性、阻燃性， 遇火焰低煙、低毒，加工性能優異，現被廣泛應用于電機、 電器設備中作絕緣結構部件。
特征：玻璃纖維的長度為: 50--100mm，適用于大型高機械的結構部件。
性能：機械強度高，電氣性能優良，收縮率低，阻燃，耐電弧，高耐電起痕指數，耐熱，制品具有優良濕熱絕緣性能。
主要用途：高機械、電氣強度的電器、電機、高壓變頻器、軟(起)啟動柜、高壓開關柜、風力發電等產品的絕緣部件及汽車、船舶、建筑等領域的結構部件。
1.用途說明
溫度等級：B級、F級 顏 色：白色、紅色、灰色、其它等
應用領域
用途說明
斷路器中
框架式斷路器：安全擋板、安全遮板、間隔襯墊、相間隔板等 塑殼式斷路器：相間隔板、滅弧室隔弧板等
電機馬達中
電機電樞部件、活動蓋板、槽楔定子、定墊片、薄墊片、碳刷板等
開關設備
隔板系統中的前端、后端、上端、低端、相間隔板等
開關柜
各種的隔板、襯板，滅弧罩、滅弧筒、滅弧片，隔弧板，接線板，相間絕緣、底端隔板，觸頭支持件； 開關和變壓器的結構支撐件，母線夾板等
2.分類
按性能分為2個型號
產品型號
應用和特征
GPO-3 ( A)
在高的濕度下具有良好的電氣性能，在高溫下具有良好的機械性能，耐熱等級“F”級，電氣溫度 指數大于130°C;機械溫度指數大于155 t，低煙，高阻燃性等
GPO-3 ( B )
具有好的電氣性能，機械性能好，有阻燃性，應用于電工電氣的絕緣結構件等
3.技術要求
3.1外觀: 表面平整、光滑，有纖維痕跡、不允許有氣泡和裂紋
3.2尺寸
序號
板材尺寸
厚度（mm )
1
2500x1200
3-45
2
2000x1000
2-30
3
1200x1000
3-50
4
1220x1020
0.8-10
備注： 1、厚度公差執行GB7 1303.1-1998環氧玻璃布板標準。
2、其他規格非標產品尺寸和厚度公差可以由供需雙方協商，按要求進行加工。
3.3物理、機械和電氣性能
序號
檢測項目
單位
技術指標
測試方法
GPO-3 ( A )
GPO-3 ( B )
1
外 觀
-
表面光滑、平整、無氣泡、無裂紋、有纖 維紋路
目測
2
密 度
g/cm3
1.75-1.90
1.75-1.90
ISO 1183-1： 2004(方法 A)
GB/T 1033.1-2008
3
吸水性
%
≤ 0.25
≤0.3
ISO 62： 2008
GB/T 1033-2008
4
垂直層向 彎曲強度
常態
Mpa
≥130
≥110
IS0178： 2001
GBfT 9341-2000
130℃
≥90
≥80
5
垂直層向彎曲模量
Mpa
≥1.0 x 104
≥0.9 x 104
6
垂直層向簡支梁沖擊強度 (無缺口）
KJ/m2
≥90
≥70
IS0179-1: 2000
GB/T 1043.1-2008
7
垂直層向壓縮強度
Mpa
≥180
≥150
ISO 604： 2002
8
熱變形溫度(TJ.8)
℃
≥240
≥200
ISO 75-2 : 2003
GBfT 1634.2-2004
9
絕緣 電阻
常態
Ω
≥1.0x 1013
≥1.0x 1012
IEC 60167:1964
GBfT 10064-2006
浸水24h后
≥1.0x 1012
≥1.0x 1010
10
垂直層向電氣強度（901變 壓器油中，20逐級升壓）
Kv/mm
≥13.0
≥12.0
IEC 60243-1:1998
GB 1408.2-2006
11
平行層向擊穿強度（9CTC變 壓器油中，20s逐級升壓）
Kv
≥80
≥70
12
介質損耗因數
-
≤0.015
≤0.015
IEC 60250:1969
GB 1409-2006
13
相對介電常數
-
≤4.5
≤4.8
14
耐電弧
S
≥180
≥180
IEC 61621: 1997
GB/T 1411-2002
15
耐漏電起痕指數(CTI)
V
≥ 600
≥600
IEC 60112： 1979
GB/T 4207-2003
16
燃燒性
級
V-0
V-1 、 V-2
IEC 60695-11-10： 2003
UL94
17
長期耐熱性溫度指數
-
155
130
IEC 60216-1:2001
GB/T 11026.1-2003
注： 1鑒于產品的差異性，用戶可以根據需要進行性能的確認；
2電氣強度用2-3mm標準樣件測試。
3產品性能是基于所引用的標準，客戶實測值會因產品厚度、加丁件結構等的不同而有所不同。
厚度單位：mm 耐電壓：空氣中耐壓KV/1min
|
標稱厚度 |
3 |
4 |
5 ~ 6 |
7〜10 |
> 10 |
|
耐電壓 |
≥25 |
≥33 |
≥ 42 |
≥48 |
≥60 |
垂直層向彎曲彈性模量 1.6×104Mpa
850mm *580mm, 1000mm*2000mm, 1300mm*2000mm, 1500mm*2500mm，1220mm*2440mm 以及根據供需雙方協定的其他厚度和板面尺寸。
