產品說明
用途
耐火電線電纜用云母帶是一種新型的，高性能的云母絕緣制品，具有優良的耐高溫性能和耐燃燒性能，云母帶常態時具有良好的柔軟性，適用于各種耐火電線電纜中主要耐火絕緣層。本公司生產的耐火電線電纜用云母帶由于采用了性能優異的有機硅膠粘漆作膠粘劑，因此，在遇明火燃燒時基本不存在有害煙霧的揮發，所以該產品用于耐火電線電纜不但有效，而且很安全。
The fire-resistant mica tape for wires and cables is a new kind of high-performance mica insulation, with excellent heat resisting and fire-resistant performance. At normal, mica tapes are applicable to the main fire insulating layer in kinds of refractory cables for their food flexibility. Our fire-resistant mica tapes for wires and cables take silicone adhesive coating as adhesives, therefore, in case of flaming ignition, they won't engender harmful smoke. So its use in volatile refractory cables is not only effective but also safe

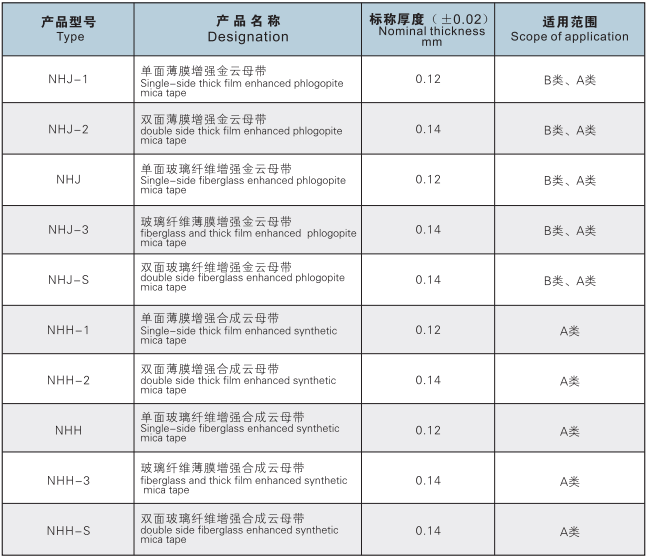

典型產品型號及標稱厚度 Product model and the applicable scope in refractory wires and cable

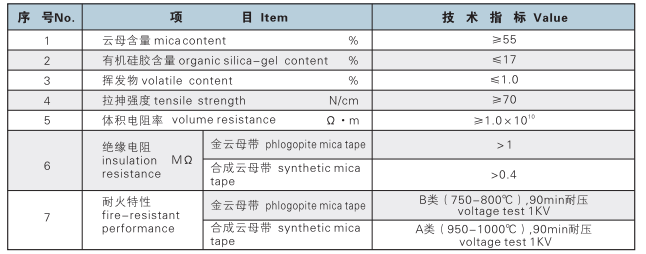

主要性能指標 Main specifications
注：特殊要求根據用戶要求供貨。
NHJ-D單面金云母厚度0.10、0.12、0.14
NHJ-S 雙面金云母厚度0.14、0.17
NHH-D 單面合成云母（氟金云母）厚度0.10、0.12、0.14
NHH-S 雙面合成云母（氟金云母）厚度0.14、0.17
煅燒云母帶厚度：0.10、0.12、0.14
產品常規寬度：5、6、8、10、12、15、±1mm 20、25、30、35、40 ±2mm 45、50、65mm ±3mm
產品特點
1、我公司為GB/T5019.10-2009《耐火安全電纜用云母帶》的主要起草單位，使用新奇特耐火云母帶繞包的耐火電纜可完全通過GB19216-2003/IEC 60331-21:1999《在火焰條件下電纜或光纜的線路完整性試驗》耐火試驗要求。
2、拓騰電氣耐火云母帶是優質的防火和耐火絕緣材料。
3、用拓騰電氣合成云母帶單層繞包的電纜，電纜在火焰溫度高達1000℃時仍可持續3小時保持電路和正常運行。
4、采用拓騰電氣耐火云母帶制作的耐火電纜3小時內不會因?yàn)殡姎馐鹿试斐呻娎|過載發熱出現短路而著火。
5、在耐火電纜結構中使用拓騰電氣耐火云母帶，在燃燒期間會減少和阻止毒煙和毒氣的產生和釋出。
6、拓騰電氣耐火云母帶具有良好的耐火性，耐酸堿性和抗電暈、抗輻射的特性。
7、拓騰電氣耐火云母帶具有完全的不燃性和較高的耐熱性。
貯存
本產品自制造日期起貯存期為6個月，并應貯存在干燥而潔凈的庫房?jī)?nèi)。
拓騰電氣為您提供 白云母帶 GM, FM GMG, FMG 金云母帶 GP, FP GPG, FPG 合成云母帶 GS, FS GSG, FSG
耐火安全電纜用云母帶
GB/T 5019.10- 2009根據產品所用粉云母紙的種類和補強材料及形式不同而劃分的產品型號耐火安全電纜用云母帶
型 號
云母紙類型
補強形式
540-1D(G)/540-1D(P)
煅燒白云母紙
單面
540-1S(G)/540-1S(P)/540-1S(G/P)
煅燒白云母紙
雙面
541-1D(G)/541-1D(P)
非煅燒白云母紙
單面
541-1S(G)/541-1S(P)/541-1S(G/P)
非煅燒白云母紙
雙面
541-3D( G)/541-3D(P)
非煅燒金云母紙
單面
541-3S(G)/541-3S(P)/541-3S(G/P)
非煅燒金云母紙
雙面
542-4D(G)/542-4D(P)
合成云母紙
單面
542-4S(G)/542-4S(P)/542-4S(G/P)
合成云母紙
雙面
注:表中D表示為單面補強,S表示為雙面補強,G表示玻璃布補強,P表示薄膜補強。GB/T 5019.10- 2009
耐火云母帶機械性能和介電性能要求應符合下表
|
序號 |
性能 |
單位 |
補強形式 |
要 求 |
||
|
玻璃布補強 |
薄膜補強 |
玻璃布/薄膜補強 |
||||
|
1 |
拉伸強度 |
N/10mm |
單面補強 雙面補強 |
≥60 ≥80 |
||
|
2 |
挺度 |
N/m |
單、雙面補強 |
按合同規定 |
||
|
3 |
工頻介電強度 （常態下） |
MV/m |
單面補強 雙面補強 |
≥30 |
≥30 |
≥30 |
|
≥25 |
≥40 |
≥40 |
||||
|
4 |
體積電阻率（常態下） |
Ω.m |
單、雙面補強 |
≥1.0×1010 |
||
|
5 |
絕緣電阻 （耐火試驗溫度下） |
Ω |
單、雙面補強 |
≥1.0×106 |
||
|
6 |
外觀 |
|
材質間應粘合均勻, 無針孔、氣泡,云母紙斷裂成卷的應能連續開卷而不引起損傷開卷所需的力應大致均勻 |
|||
|
7 |
耐火特性 |
|
A類(950-1000℃),90min耐壓耐擊穿 |
|||
耐火特性
當耐火云母帶用于設計正確的耐火電纜時應能通過GB/T 19216. 11-2003及GB/T 19216. 21-2003規定的A類或B類耐火試驗要求。.
