一、產品用途：

該網格布用在油浸變壓器線圈的層間，一般用于線圈的前后側的層間，高低壓 線圈都使用，網格布襯墊處，有利于變壓器油自下而上對流，相當于一散熱油 道，能明顯降低變壓器線圈的運行溫升

二、結構特點：

1. 經紗很粗，緯紗很細（干變常用網格布的緯紗要比經紗粗）。使用時經紗豎直向上，使得變壓器油流動時受的阻力很小，有利于散熱。

2.網孔大，網孔尺寸達到 10*13。即經緯紗的數量少了，使得變壓器油流動時受的阻力很小，有利于散熱。

3.樹脂含量高，網格布硬度高。因?yàn)樵摼W(wǎng)格布作為油道支撐用，而線圈卷繞時都是帶很大張力的，所以要求在繞線時網格布應足夠硬而不至于被壓扁，從而影響散熱效
果。

4.該網格布采用無溶劑浸漬料浸漬，浸漬充分，并已徹底固化，內 部不含影響變壓器絕緣的揮發物。

5.網格布規格，厚度 2.3mm，本色（如果有色會污染變壓器油），寬度可根據用戶要求分切。

三、技術參數

執行標準：
JB/T 10322-2002 《電工用樹脂浸漬玻璃纖維網格》

2、油變專用網格布技術參數表：

注：上述為常規的網格布，特殊規格的網格布可根據用戶要求生產。

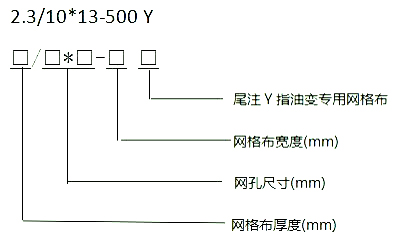

四、型號說明
