性能特點：

1、六相電流，六相電壓同時輸出，電流：30A/相，電壓：125V/相
2、主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，為國內測試儀中的最高水平，大大改善了波形質量，提高了測試儀的精度。

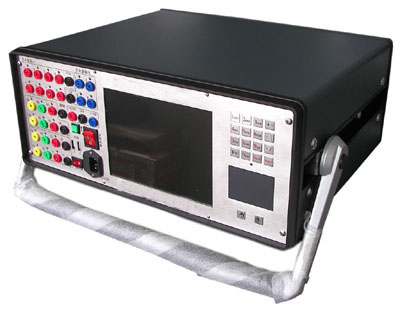

3、單機獨立運行，內置高性能工控機，住頻300~600MHZ，128M內存，12G硬盤，運行Windows Xp操作系統，面板配有高級不銹鋼鍵盤，軌跡球鼠標8.4寸TFT真彩液晶顯示器。
4、采用USB2.0接口與電腦相連，無須任何轉接線，使用方便。

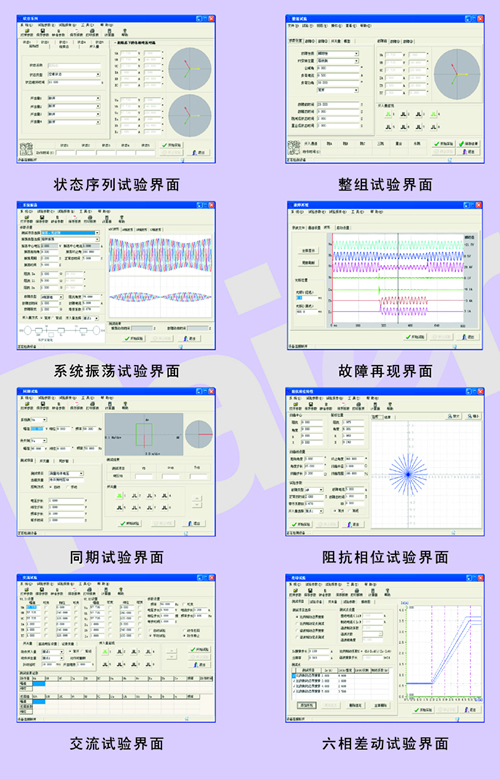

5、可對現場各種繼電器，保護及安全自動裝置進行定檢，并可模擬各種復雜瞬時性，永久性，轉換性故障進行整組試驗�？蓪�(shí)時保存測試數據，顯示矢量圖，繪制各種特性曲線，聯機打印報表等。
6、由于是六相電流，六相電壓輸出，可方便對備自投裝設置和微機差動保護裝置進行試驗，使該項試驗非常完美。
7、可連接筆記本電腦運行，筆記本電腦與工控機使用同一套測試軟件，使用方便。

微機繼電保護測試裝置技術參數表

項目

TEST6630B

交直流電壓源

最大電壓

AC 6 x 125V     DC 6 x 150V

最大功率

AC 6 x 75VA     DC 6 x 100VA

分辨率

1mV

精度

0.1%-0.2%

頻率

范圍：0-1000HZ 精度：0.001HZ

相位

精度：0.1度

諧波失真

≤0.1%

其他

幅值、頻率、相位分相獨立，短路、過載、畸變、失真保護、第四路電壓可設置為零序電壓或任意設置

交直流電流源

最大電流

AC 6 x 30A     DC 6 x 20A

最大功率

AC 6 x 300VA   DC 6 x 200VA

分辨率

1mA

精度

0.1%-0.2% 超高精度小電流

頻率

范圍：0-1000HZ 精度：0.001HZ

相位

精度：0.1度

諧波失真

≤0.1%

其他

幅值、頻率、相位分相獨立，短路、過載、畸變、失真保護

輔助直流電壓源

輸出電壓

DC110V/220V

最大功率

100W

開關量輸入

通道數

8對

輸入方式

空接點，DC5-250V，0.5A

其他

可設置防抖動時間

開關量輸出

通道數

4對

輸出方式

DCO-250V，0.5A

時間測量

范圍：0.001-9.999.999S 精度：0.001S

諧波

可同時在基波電流、電壓中疊加2-20次諧波，諧波含量任意設置

尺寸

470mm x 405mm x 185mm

重量

約20Kg

電源

AC220V ± 10%50HZ ± 10%10A

項目

TEST3330A

交直流電壓源

最大電壓

AC 4 x 125V  DC 4 x 150V

最大功率

AC 4 x 75VA  DC 4 x 100VA

分辨率

1mV

精度

0.1%-0.2%

頻率

范圍：0-1000HZ 精度：0.001HZ

相位

精度：0.1度

諧波失真

≤0.1%

其他

幅值、頻率、相位分相獨立，短路、過載、畸變、失真保護、第四路電壓可設置為零序電壓或任意設置

交直流電流源

最大電流

AC 3 x 40A    DC 3 x 20A

最大功率

AC 3 x 300VA  DC 3 x 200VA

分辨率

1mA

精度

0.1%-0.2% 超高精度小電流

頻率

范圍：0-1000HZ 精度：0.001HZ

相位

精度：0.1度

諧波失真

≤0.1%

其他

幅值、頻率、相位分相獨立，短路、過載、畸變、失真保護

輔助直流電壓源

輸出電壓

DC110V/220V

最大功率

100W

開關量輸入

通道數

8對

輸入方式

空接點，DC5-250V，0.5A

其他

可設置防抖動時間

開關量輸出

通道數

4對

輸出方式

DCO-250V，0.5A

時間測量

范圍：0.001-9.999.999S 精度：0.001S

諧波

可同時在基波電流、電壓中疊加2-20次諧波，諧波含量任意設置

尺寸

450mm x 400mm x 185mm

重量

約16Kg

電源

AC220V ± 10%50HZ ± 10%10A

項目

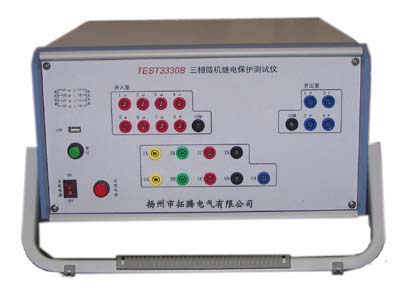

TEST3330B

交直流電壓源

最大電壓

AC 4 x 125V  DC 4 x 150V

最大功率

AC 4 x 75VA  DC 4 x 100VA

分辨率

1mV

精度

0.1%-0.2%

頻率

范圍：0-1000HZ 精度：0.001HZ

相位

精度：0.1度

諧波失真

≤0.1%

其他

幅值、頻率、相位分相獨立，短路、過載、畸變、失真保護、第四路電壓可設置為零序電壓或任意設置

交直流電流源

最大電流

AC 3 x 40A    DC 3 x 20A

最大功率

AC 3 x 300VA  DC 3 x 200VA

分辨率

1mA

精度

0.1%-0.2% 超高精度小電流

頻率

范圍：0-1000HZ 精度：0.001HZ

相位

精度：0.1度

諧波失真

≤0.1%

其他

幅值、頻率、相位分相獨立，短路、過載、畸變、失真保護

輔助直流電壓源

輸出電壓

DC110V/220V

最大功率

100W

開關量輸入

通道數

8對

輸入方式

空接點，DC5-250V，0.5A

其他

可設置防抖動時間

開關量輸出

通道數

4對

輸出方式

DCO-250V，0.5A

時間測量

范圍：0.001-9.999.999S 精度：0.001S

諧波

可同時在基波電流、電壓中疊加2-20次諧波，諧波含量任意設置

尺寸

450mm x 400mm x 185mm

重量

約16Kg

電源

AC220V ± 10%50HZ ± 10%10A
